อินเทอร์เฟซ Dante 4 ไมโครโฟนและสาย

Shenzhen FHB Audio Technology Co. , Ltd เป็นผู้ผลิตและซัพพลายเออร์จีนซึ่งส่วนใหญ่ผลิต Dante DSP, Dante Interface, ระบบเสียงที่มีประสบการณ์หลายปี หวังว่าจะสร้างความสัมพันธ์ทางธุรกิจกับคุณ

แบบอย่าง:DB0404

ส่งคำถาม

รายละเอียดสินค้า

DB0404 เป็นอินเทอร์เฟซเสียง Dante-to-Analog ที่มีประสิทธิภาพสูงซึ่งเสนอการแปลงสี่ช่องในทั้งสองทิศทาง-Dante ถึงเอาต์พุตอะนาล็อกและอินพุตอะนาล็อกไปยัง Dante

เชื่อมต่อพอร์ต RJ45 เข้ากับสวิตช์อีเธอร์เน็ตโดยใช้สายเคเบิล CAT5 มาตรฐานจากนั้นใช้คอนโทรลเลอร์ Dante เพื่อส่งสัญญาณเส้นทางโดยมีความล่าช้าน้อยที่สุดในเครือข่าย Dante ของคุณ สิ่งนี้ทำให้มั่นใจได้ว่าการบูรณาการอย่างราบรื่นกับอุปกรณ์ที่เข้ากันได้กับ Dante อื่น ๆ

คุณสมบัติหลัก:

DB0404 เป็นอินเทอร์เฟซ Dante คุณภาพสูงที่มีอินพุตแบบอะนาล็อกสี่อินพุต (สลับระหว่าง MIC/Line พร้อมการควบคุมอัตราขยายและพลังงาน Phantom) และเอาต์พุตอะนาล็อกที่สมดุลสี่ตัว-ทั้งหมดสามารถกำหนดเส้นทางได้อย่างสมบูรณ์ผ่าน Dante

✔การแปลง A/D & D/A 24 บิตสำหรับเสียงที่เก่าแก่

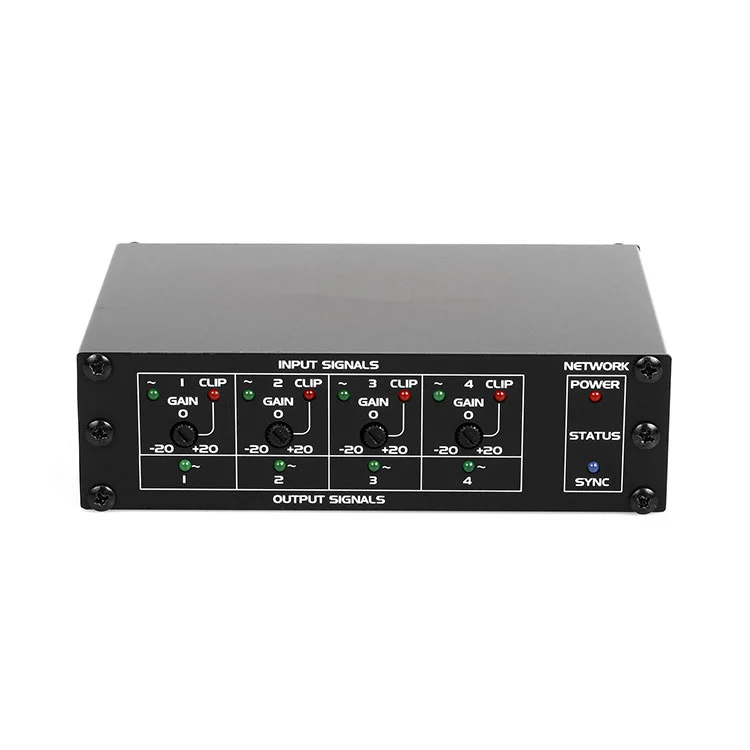

✔ไฟ LED คลิป/สัญญาณต่อช่องสำหรับการตรวจสอบแบบเรียลไทม์

✔ 48V phantom power สำหรับอินพุต MIC ทั้งหมด

✔ poe หรือตัวเลือกพลังงาน 24vdc

✔ Dante Network Sync และตัวบ่งชี้สถานะพลังงาน

มันสมบูรณ์แบบสำหรับสตูดิโอเสียงสดและการออกอากาศทำให้มั่นใจได้ว่าการรวมเข้ากับระบบนิเวศของ Dante ใด ๆ

ข้อกำหนดผลิตภัณฑ์

Dante Network ไปยังเอาต์พุตระดับบรรทัด
เอาต์พุต	5p Detachable Terminal Block, สมดุล/ไม่สมดุล
ระดับเอาต์พุต	-10 DBU เล็กน้อย
ระดับเอาต์พุต	+10 dBu สูงสุด
แรงดันเอาต์พุต:	+20DBU (@ 0dB เอาท์พุทกำไร)
ความต้านทานเอาท์พุท	150 _ สมดุล; 75 _ ไม่สมดุล
การตอบสนองความถี่	20 Hz ถึง 20 kHz (± 0.5 dB)
thd+n	<0.1%
เสียงรบกวน	<-75dB
ไม้เลื้อย	<85 dB (20 Hz ถึง 20 kHz)
อินพุต MIC/LINE ไปยังเครือข่าย Dante
อินพุตไมโครโฟน
อินพุต	7 PIN Euro Terminal, สมดุล
ได้รับ	ไมโครโฟนคอนเดนเซอร์: 40 dB
ไมโครโฟนแบบไดนามิก	60 dB
ระดับอินพุตสำหรับ +4 dBu	-36 DBU (คอนเดนเซอร์)
	-56 DBU (ไดนามิก)
	-36 DBU (สูงสุด)
ความต้านทานอินพุต	40 __
พลังผี	48 V
การตอบสนองความถี่	20 Hz ถึง 20 kHz (± 0.5 dB)
thd+n	<0.1%
เสียงรบกวนด้านล่าง +4 DBU	<-70 dB
CMRR	> 70 dB (50 Hz ถึง 120 Hz)
ครอสสต์	<70 dB (20 Hz ถึง 20 kHz)
อินพุตบรรทัด
อินพุต	7 PIN Euro Terminal, สมดุล
ระดับอินพุตสำหรับ +4 dBu	+4 DBU (สมดุล); -10 dbv (ไม่สมดุล)
ความต้านทานอินพุต	> 40 _
การตอบสนองความถี่	20 Hz ถึง 20 kHz (± 0.5 dB)
thd+n	<0.1%
เสียงรบกวนด้านล่าง +4 DBU	<-75 dB
CMRR	> 60 dB (50 Hz ถึง 120 Hz)
ครอสสต์	<75 dB (1 kHz, บรรทัดใด ๆ ไปยังช่อง MIC ใด ๆ ),
ครอสสต์	<70 dB (20 Hz ถึง 20 kHz)
หัวเหนือ +4 dBu	> 18 dB
ช่องดันเต้
เครื่องส่งสัญญาณ/ตัวรับสัญญาณ	2/2
อัตราการส่ง	100 Mbps
ปณิธาน	16/24/32 บิต
อัตราการสุ่มตัวอย่าง	44.1 kHz, 48 kHz
อินเทอร์เฟซ Dante	RJ45 Jack
การเชื่อมต่อพลังงาน	เทอร์มินัลยูโร 2 พินแจ็คพลังงาน
ความต้องการพลังงาน	24 vdc @ 180 ma plus phantom loads ที่เชื่อมต่อหรือ poe
ขนาด	143 มม. (W) × 45 มม. (h) × 93 มม. (D)
น้ำหนัก	0.7kgs

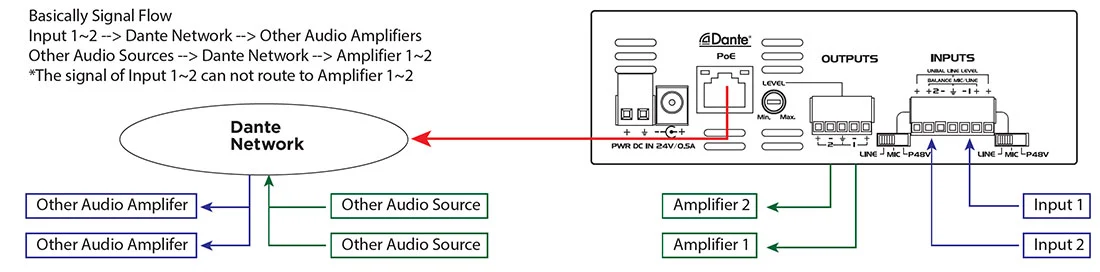

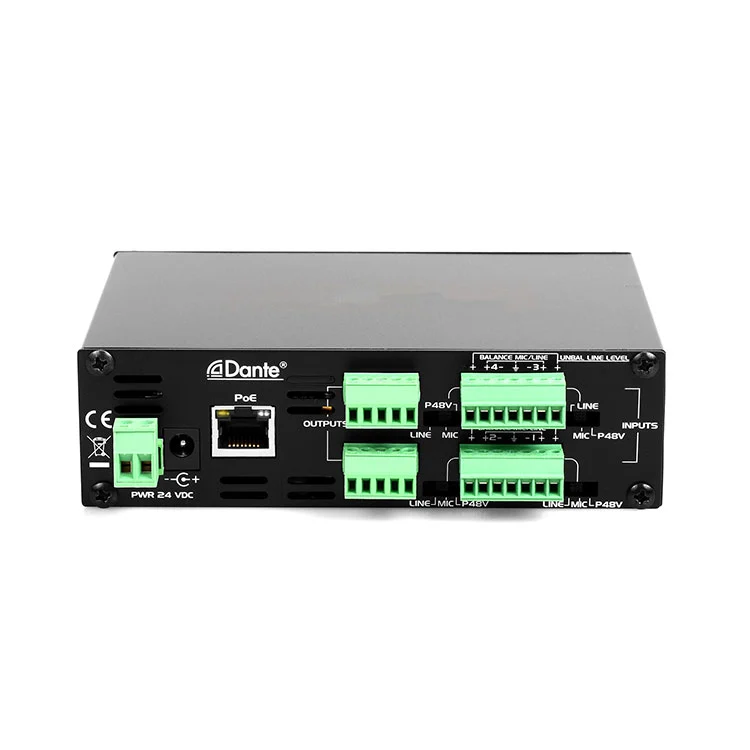

การเชื่อมต่อผลิตภัณฑ์

4 Mic And Line Inputs Dante Interface

1. ปริมาณบรรทัด:รับการควบคุมระดับเอาต์พุต

2. อินพุตเทอร์มินัลยูโร:รับสัญญาณเสียงไปยังเครือข่าย Dante

3. พอร์ต RJ-45:ใช้สายเคเบิล CAT5 เพื่อเชื่อมต่อกับเครือข่าย Dante

บันทึก:สวิตช์อีเธอร์เน็ตจำเป็นต้องมีแหล่งจ่ายไฟ POE

4. Sync LED:ระบุสถานะของเครือข่าย Dante

แอปพลิเคชันผลิตภัณฑ์

อินเทอร์เฟซ Dante อินพุต 4 MIC และ LINE เป็นอินเตอร์เฟสเสียงระดับมืออาชีพที่ใช้โปรโตคอลเครือข่าย Dante ซึ่งรองรับอินพุตไมโครโฟน/บรรทัด 4 ตัวและเอาต์พุต 4 เอาต์พุต ข้อได้เปรียบหลักคือการส่งสัญญาณเสียงที่มีคุณภาพสูงและมีความถี่ต่ำผ่านเครือข่าย IP ซึ่งเหมาะสำหรับสถานการณ์ที่ต้องใช้การเดินสายที่ยืดหยุ่นการส่งสัญญาณระยะไกลหรือการรวมเสียงหลายช่องทาง
