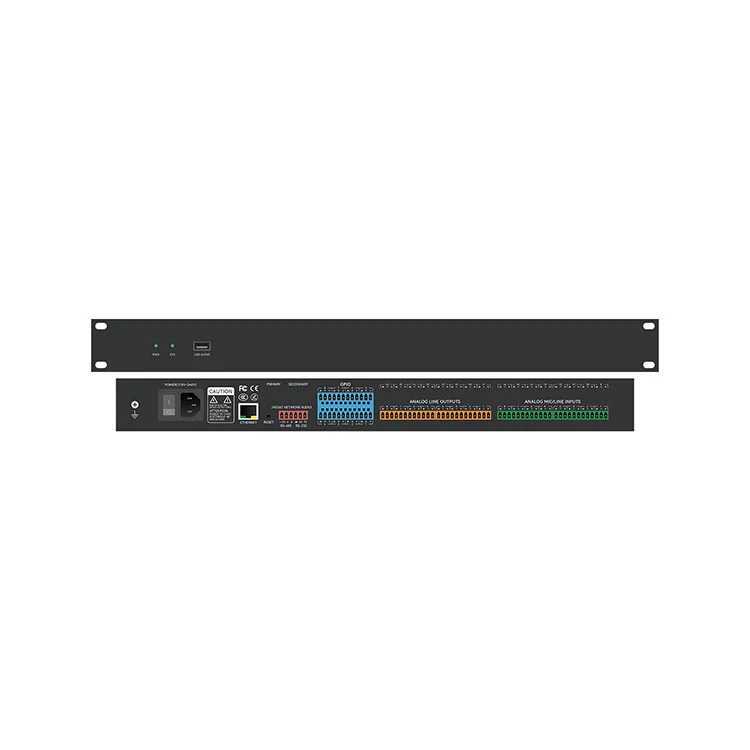

MU-0808 เมทริกซ์เสียงดิจิตอล 8×8

FHBAVTEC MU-0808 8×8 Digital Audio Matrix คือโปรเซสเซอร์เมทริกซ์เสียงดิจิตอล 8×8 ระดับองค์กรที่ออกแบบมาเพื่อการกำหนดเส้นทางสัญญาณที่ซับซ้อน การมิกซ์เสียงที่แม่นยำ และการประมวลผลไดนามิกขั้นสูงในสภาพแวดล้อม AV ระดับมืออาชีพ ขับเคลื่อนโดย ADI SHARC 21489 DSP เอ็นจิ้นมาตรฐานอุตสาหกรรมที่ทำงานที่ 450 MHz SIMD MU-0808 ให้การประมวลผลเสียงที่มีความหน่วงต่ำเป็นพิเศษและความเที่ยงตรงของเสียงที่บริสุทธิ์ทั่วทั้งห้องประชุมขององค์กร หอประชุมการศึกษาระดับอุดมศึกษา สถานที่ราชการ และพื้นที่จัดกิจกรรมแบบมัลติฟังก์ชั่น

MU-0808 ห่อหุ้มไว้ในโครงเหล็กขนาดกะทัดรัดแบบติดตั้งบนชั้นวางขนาด 1U รวมอัลกอริธึม DSP เสียงที่จำเป็นเข้าด้วยกัน ซึ่งรวมถึง Acoustic Echo Cancellation (AEC), Adaptive Feedback Suppression (AFC), Active Noise Control (ANC), Gain‑Sharing Auto‑Mixing, Parametric/Graphic EQ, Dynamic Compression และ Matrix Routing ด้วยอินเทอร์เฟซควบคุมหลายโปรโตคอล รวมถึงอีเทอร์เน็ต (TCP/IP), RS232, RS485 และพอร์ตลอจิก GPIO ที่ปรับแต่งได้ MU-0808 มอบความสามารถในการบูรณาการที่ราบรื่นสำหรับระบบ AV สมัยใหม่

คุณสมบัติที่สำคัญ

• 8 อินพุตแบบอะนาล็อกและ 8 เอาต์พุตแบบอะนาล็อก:ขั้วต่อเทอร์มินัลบล็อก Phoenix แบบสมดุลซึ่งรองรับสัญญาณสาย/ไมโครโฟนพร้อมการควบคุมเกนแบบแยกส่วน

•ADI SHARC 21489 สถาปัตยกรรม DSP:โปรเซสเซอร์จุดลอยตัว SIMD ประสิทธิภาพสูง 450 MHz จัดการอัลกอริธึมเสียงแบบเรียลไทม์ที่เข้มข้น

•ความละเอียดเสียงระดับโปร:อัตราการสุ่มตัวอย่างแบบดิจิตอล 24 บิต / 48 kHz ให้การแปลงเสียงและช่วงไดนามิกที่โปร่งใส

• การยกเลิกเสียงสะท้อน (AEC):อัลกอริธึม AEC ที่เร่งด้วยฮาร์ดแวร์กำจัดเสียงตอบรับและเสียงสะท้อนจากระยะไกลในระหว่างการประชุมทางวิดีโอระยะไกล

• ระบบควบคุมการตอบรับอัตโนมัติ (AFC):อัลกอริธึมการกรองรอยบากแบบไดนามิกจะระบุและระงับเสียงตอบรับ (เสียงหอน) ในแบบเรียลไทม์

• การควบคุมเสียงรบกวนแบบแอคทีฟ (ANC) และการผสมอัตโนมัติ:การลดเสียงรบกวนพื้นหลังจับคู่กับการมิกซ์อัตโนมัติแบบแบ่งปันกำไรสำหรับการจัดการไมโครโฟนหลายตัว

• EQ และไดนามิกที่ครอบคลุม:EQ พาราเมตริกแบบหลายแบนด์ (PEQ), EQ แบบกราฟิก, ฟิลเตอร์ High-Pass/Low-Pass, เครื่องขยาย, คอมเพรสเซอร์, ลิมิตเตอร์ และประตูสัญญาณรบกวนแบบไดนามิก

• การกำหนดเส้นทางเมทริกซ์และความล่าช้าของช่อง:การกำหนดสัญญาณตามอำเภอใจและการมิกซ์สัญญาณข้ามจุด 8×8 พร้อมความล่าช้าที่ปรับได้สูงสุด 1,200 ms ต่อช่องสัญญาณ

• อินเทอร์เฟซคลาสเสียง USB:อินเทอร์เฟซเสียง USB 1‑in/1‑out แบบไร้คนขับเพื่อการผสานรวมกับแพลตฟอร์มซอฟต์โคเดกได้อย่างราบรื่น (Zoom, Microsoft Teams, Webex)

• การรวม GPIO ที่กำหนดค่าได้:พอร์ตอินพุต/เอาท์พุตวัตถุประสงค์ทั่วไปที่ตั้งโปรแกรมได้ 8 พอร์ตสำหรับลอจิกสวิตช์ การเรียกคืนฉาก และการปิดเสียงฉุกเฉิน

• การควบคุมระบบที่ยืดหยุ่น:รองรับคำสั่งแบบสองทิศทางผ่านอีเทอร์เน็ต, RS232 และ RS485 สำหรับระบบควบคุมของบริษัทอื่นและระบบติดตามกล้องอัตโนมัติ

• ตู้แร็ค 1U:การออกแบบแบบติดตั้งบนชั้นวางขนาด 1U ขนาด 19 นิ้วแบบมาตรฐานเพื่อการปรับใช้ชั้นวางที่ราบรื่น

การประมวลผลหลัก DSP

MU-0808 8×8 Digital Audio Matrix มอบสถาปัตยกรรมเมทริกซ์ DSP ที่ใช้งานง่ายและยืดหยุ่น ซึ่งช่วยให้ผู้รวมระบบปรับแต่งห่วงโซ่การประมวลผลสัญญาณตามความต้องการด้านเสียงของสถานที่เฉพาะ:

• AEC (การยกเลิกเสียงสะท้อน): การยกเลิกเสียงก้องประสิทธิภาพสูงที่ปรับให้เหมาะสมสำหรับการประชุมเชิงโต้ตอบฟูลดูเพล็กซ์ ป้องกันการตอบรับของผู้พูดระยะไกล

• AFC (การป้องกันการตอบสนองแบบอะแดปทีฟ): การตรวจจับการตอบสนองแบบเรียลไทม์และการกรองความถี่รอยบากที่ปรับเปลี่ยนได้ เพื่อรักษาอัตราขยายของระบบสูงสุดก่อนการตอบรับ

• มิกเซอร์อัตโนมัติ (อัลกอริธึมการแบ่งปันเกน): ปรับสมดุลเกนอัตโนมัติจากช่องไมโครโฟนที่ใช้งานอยู่หลายช่อง เพื่อรักษาเกนของระบบและความชัดเจนของเสียงพูดให้คงที่

• ชุดอีควอไลเซอร์: ฟิลเตอร์ PEQ แบบหลายแบนด์, EQ แบบกราฟิก, High-Pass, Low-Pass และ All-Pass อิสระเพื่อการปรับแต่งลำโพงที่แม่นยำและการแก้ไขห้อง

• Dynamics Suite: ตัวขยายอินพุต/เอาต์พุต คอมเพรสเซอร์ ตัวจำกัด ตัวควบคุมช่วงไดนามิก และประตูเสียงสำหรับการจัดการเฮดรูม

• การกำหนดเส้นทางและการจัดตำแหน่งเมทริกซ์: การกำหนดจุดข้ามพร้อมการควบคุมเฟส การขยายเกน และการจัดตำแหน่งการหน่วงเวลาดิจิทัลสูงสุด 1,200 ms ต่อบรรทัดเอาต์พุต

การควบคุมและบูรณาการระบบ

ออกแบบมาเพื่อการออกแบบระบบ AV ระดับมืออาชีพ MU-0808 8×8 Digital Audio Matrix นำเสนอการเชื่อมต่อที่แข็งแกร่งและตัวเลือกการจัดการ:

• ซอฟต์แวร์ควบคุมพีซี: ซอฟต์แวร์ Windows GUI เฉพาะช่วยให้สามารถกำหนดค่าภาพแบบเรียลไทม์ของห่วงโซ่ DSP, เมทริกซ์การกำหนดเส้นทาง, เส้นโค้งการตอบสนอง EQ และการแมป GPIO ผ่าน TCP/IP

• ระบบอัตโนมัติแบบรวมศูนย์: เปิดโปรโตคอลอนุกรมผ่าน RS232/RS485 สำหรับการทำงานร่วมกับ Crestron, AMX, Extron และโปรเซสเซอร์ควบคุมอื่นๆ

• การรวมการติดตามกล้อง: เอาต์พุตคำสั่งอนุกรมโดยตรงเพื่อทริกเกอร์การตั้งค่าล่วงหน้าของกล้อง PTZ ตามกิจกรรมของประตูไมโครโฟนที่ใช้งานอยู่

• การควบคุมลอจิก GPIO: พอร์ตลอจิกมัลติฟังก์ชั่น 8 พอร์ตที่สามารถกำหนดค่าได้สำหรับการปิดหน้าสัมผัสภายนอก โพเทนชิโอมิเตอร์ปริมาตรจริง ไฟ LED แสดงสถานะ หรือการควบคุมเหตุฉุกเฉินของสัญญาณเตือนไฟไหม้

แอปพลิเคชันเป้าหมาย

• ห้องประชุมคณะกรรมการและศูนย์การประชุมของบริษัท: การเสริมเสียงพูดที่มีความละเอียดสูงและการประชุมทางวิดีโอแบบไม่มีเสียงก้อง

• ห้องอุดมศึกษาและห้องบรรยาย: ไมโครโฟนหลายตัวผสมอัตโนมัติ ทริกเกอร์การติดตามกล้อง และการกระจายเมทริกซ์ของห้อง

• หน่วยงานรัฐบาลและศูนย์บัญชาการ: การประมวลผลเสียงที่มีความน่าเชื่อถือสูงพร้อมการแทนที่ GPIO ฉุกเฉินทางกายภาพ

• หอประชุมอเนกประสงค์และพื้นที่จัดกิจกรรม: การกระจายเสียงแบบไดนามิกและการจัดแนวการหน่วงโซน

• ระบบ AV เชิงพาณิชย์: การกระจายเพลงพื้นหลังแบบหลายโซนและระบบเมทริกซ์เพจ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

คำถามที่ 1: FHBAVTEC MU-0808 รองรับการยกเลิกเสียงก้องสำหรับแพลตฟอร์มการประชุมทางวิดีโอแบบ soft-codec เช่น Zoom หรือ Microsoft Teams หรือไม่

คำตอบ: ใช่ MU-0808 8×8 Digital Audio Matrix นำเสนอ Acoustic Echo Cancellation (AEC) บนฮาร์ดแวร์โดยเฉพาะ และอินเทอร์เฟซเสียง USB 1‑in/1‑out ในตัว ด้วยการเชื่อมต่อ MU-0808 เข้ากับพีซีในห้องประชุมผ่าน USB โปรเซสเซอร์จะส่งสัญญาณไมโครโฟนที่ปราศจากเสียงสะท้อนที่ประมวลผลโดยตรงไปยัง Zoom, Microsoft Teams หรือ Webex ในขณะเดียวกันก็กำจัดเสียงสะท้อนจากเสียงพูดและเสียงหอนของเสียงในท้องถิ่น

คำถามที่ 2: MU-0808 ได้รับการกำหนดค่าอย่างไร และสามารถรวมเข้ากับระบบควบคุม AV ของบริษัทอื่นได้หรือไม่

คำตอบ: MU-0808 ได้รับการกำหนดค่าโดยใช้ซอฟต์แวร์ควบคุม Windows PC ผ่านทางอีเธอร์เน็ต (TCP/IP) ซึ่งมีอินเทอร์เฟซแบบภาพสำหรับการกำหนดเส้นทางสัญญาณ การปรับ EQ การประมวลผลแบบไดนามิก และการจัดการการตั้งค่าล่วงหน้าของฉาก สำหรับการใช้งานร่วมกับบุคคลที่สาม อุปกรณ์นี้มีโปรโตคอลควบคุม RS232 และ RS485 แบบเปิด ช่วยให้สามารถควบคุมได้เต็มรูปแบบผ่านตัวควบคุมการติดตามกล้อง Crestron, Extron, AMX หรือ PTZ

คำถามที่ 3: ฟังก์ชั่นใดบ้างที่สามารถกำหนดให้กับพอร์ต GPIO ที่กำหนดค่าได้ 8 พอร์ต

คำตอบ: พอร์ตลอจิก GPIO 8 พอร์ตสามารถตั้งโปรแกรมเป็นอินพุตหรือเอาต์พุตดิจิทัลได้อย่างอิสระ กรณีการใช้งานร่วมกันทั่วไปประกอบด้วยการเชื่อมต่อปุ่มกดสำหรับการเรียกคืนฉากที่ตั้งไว้ล่วงหน้า การเชื่อมต่อกับไฟแสดงสถานะ LED การสั่งงานการปิดระบบฉุกเฉินผ่านการปิดหน้าสัมผัสสัญญาณเตือนไฟไหม้ หรือการเชื่อมต่อโพเทนชิโอมิเตอร์แบบอะนาล็อกสำหรับการควบคุมระดับเสียงโซนติดผนัง

คำถามที่ 4: MU-0808 จ่ายไฟ Phantom สำหรับไมโครโฟนคอนเดนเซอร์หรือไม่ และจะมีการปรับเกนอย่างไร

คำตอบ: ใช่ อินพุตอะนาล็อกทั้ง 8 ช่องมีกำลัง Phantom +48V ที่สามารถสลับแยกกันได้ผ่านซอฟต์แวร์ควบคุม ทำให้เข้ากันได้กับคอนเดนเซอร์ระดับมืออาชีพและไมโครโฟนขอบเขต อัตราขยายของปรีแอมป์อินพุตสามารถปรับได้ตั้งแต่ 0 ถึง +48 dBu ในซอฟต์แวร์ เพื่อรองรับไมโครโฟนและแหล่งสัญญาณระดับสายต่างๆ
